کویل کوره القایی

توضیحات

کویل یکی از بخش‌های مهم در سیستم کوره القایی ذوب فلزات است که با ایجاد میدان مغناطیسی و در نهایت تولید جریان گردابی، منجر به ذوب فلزات می‌شود. ساختار کویل به‌صورتی است که ضمن بالا رفتن سرعت کار، کیفیت عملکرد کوره نیز حفظ می‌شود و مانع از آسیب رسیدن به این سیستم خواهد شد.

این بخش انواع مختلفی داشته و متناسب با نوع کوره و ظرفیت آن تولید می‌شود. باتوجه به اهمیت نقش این تجهیز در صنعت ذوب فلز و متالوژی سعی کرده‌ایم در ادامه بیشتر شما را با کویل کوره القایی، انواع و ساختار آن آشنا کنیم و نکاتی نیز در مورد خرید و قیمت این محصول ارائه دهیم. با ما همراه باشید تا با کویل آشنا شوید.

کویل کوره القایی چیست؟

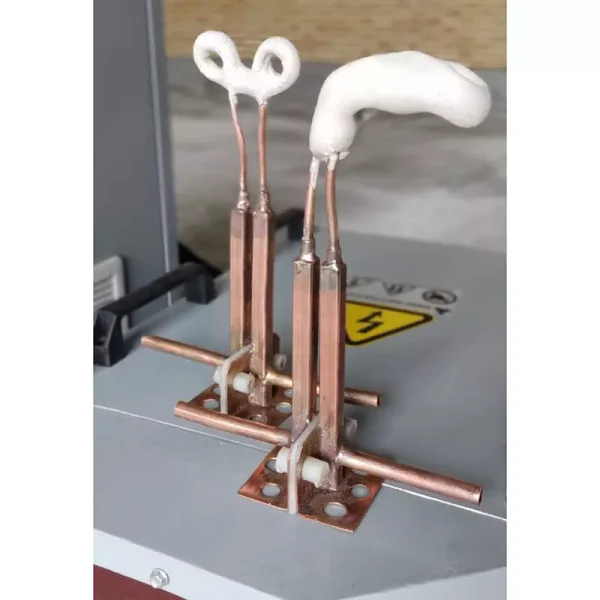

کویل یکی از بخش‌های اصلی کوره القایی ذوب فلزات است که به‌عنوان منبع اصلی ایجاد میدان مغناطیسی، کاربرد دارد. این بخش از یک لوله مسی تشکیل که به شکل مارپیچ به دور مخزن کوره قرار می‌گیرد. زمانیکه که جریان الکتریکی با فرکانس بالا به کویل وارد می‌شود، جریان گردابی در اثر میدان مغناطیسی، درون کوره ایجاد شده و فلزات مختلف و آلیاژها سخت با نقطه ذوب بالا، ذوب می‌کند.

کویل‌ها به دو دسته تقسیم می‌شوند؛ فولادی و مسی. کویل‌های فولادی ضد زنگ هستند و کاربرد آن‌ها خنک کردن قسمت بالا و پایین بوته کوره القایی است. کویل‌های مسی، در بخش دارای جریان الکتریکی کاربرد دارند.

کاربرد

کویل در ایجاد میدان مغناطیسی نقش مستقیم دارد و با عبور جریان فرکانس متوسط از سیم‌پیچ که به دور بوته بصورت مارپیچی قرار گرفته، این میدان را بوجود می‌آورد. این عملکرد موجب ایجاد جریان‌های گردابی درون کوره های القایی شده و فلزات یا سنگ معدن را بوسیله افزایش دما و رسیدن به نقطه ذوب آن‌ها، ذوب می‌کند. در واقع این بخش از دستگاه کوره یک میدان مغناطیسی با چگالی بالا ایجاد می‌کند تا در اثر بوجود آمدن جریان گردابی و دمای مناسب، فلزات ذوب شوند.

ساختار کویل کوره القایی

کویل کوره القایی از چند بخش اصلی تشکیل می‌شود که هر کدام وظایف خاصی بر عهده دارند. این بخش‌ها عبارتند از:

بخش اکتیو کویل: این بخش حامل جریان برق مورد نیاز برای ایجاد میدان مغناطیسی است. بخش اکتیو از جنس مس تولید شده و جریان کل کویل را تقسیم می‌کند. این بخش بصورت موازی به هم متصل می‌شود تا واکنش کلی این تجهیز به تغییر جریان الکتریکی پایین بیاید.

بخش غیر اکتیو: این بخش به کولینگ نیز شهرت داشته و با حمل جریان آب، وظیفه خنک‌کاری کوره را بر عهده دارد. بخش غیر اکتیو از فولاد ضد زنگ و غیر مغناطیسی ساخته می‌شود تا عملکرد و کارایی بهتری داشته باشد.

حلقه اتصال کوتاه: حلقه اتصال کوتاه که از جنس مس ساخته شده، در دو انتهای این کویل‌ها قرار گرفته که به حلقه فارادی نیز شهرت دارد.

سیستم تثبیت‌کننده: این سیستم از تعدادی پیچ و مهره که از جنس فولاد ضد زنگ مغناطیسی و برنج ساخته شده‌اند، تشکیل می‌شود که در بخش‌های مختلف به حلقه‌های کویل بوسیله جوشکاری متصل شده است.

سیستم عایق‌بندی: یکی دیگر از بخش‌های مهم در ساختار این محصول، سیستم عایق‌بندی آن است که موجب تامین ایزولاسیون الکتریکی بین کویل و اجسام اطراف آن می.شود. این بخش ایمنی کوره القایی را افزایش می‌دهد.

انواع کویل

کویل‌ها بر اساس نحوه پیچش و مونتاژ متفاوت هستند و انواع مختلفی دارند. انواع آن از نظر پیچش عبارتند از:

• هلیکال: در کویل‌هایی با پیچش هلیکال، حلقه‌های مارپیچی به شکل حلزونی پیچ می‌خورند. این موارد در ابعاد و سطوح توان پایین، کاربرد دارد.
• آفست‌دار: کویل‌های آفست‌دار دارای حلقه‌های مسطح بوده و برای توان و تناژهای بالا مورد استفاده قرار می‌گیرد.

انواع آن از نظر مونتاژ:

• کویل هسته‌ای: این مدل از یک هسته مرکزی و سیم‌پیچی که به دور آن پیچیده شده، تشکیل می‌شود. این کویل برای بارهای فلزات سنگین مناسب است.
• کویل محافظ: این نوع از سپرهای محافظ در اطراف سیم‌پیچ برخوردار هستند و به‌ منظور کاهش تداخل جريان الکترومغناطیسی طراحی شده‌اند. استفاده از این تجهیز در محیط‌هایی که احتمال آسیب رسیدن به تجهیزات حساس توسط انرژی الکترومغناطیسی وجود دارد، مفید است.
• کویل آب خنک: کویل‌های آب خنک برای کار مداوم و طولانی در دمای بالا مناسب هستند و معمولا در فضاهای صنعتی کاربرد دارند. این سیستم به منظور مدیریت گرمای ایجاد شده توسط کویل، به یک سیستم خنک‌کننده آبی وصل می‌شوند.
• کویل هوا خنک: این تجهیز برای کوره‌های کوچک مناسب است و نقش کاهش دمای ایجاد شده را بر عهده دارد. این سیستم از نظر قیمت اقتصادی‌تر بوده و هزینه نگهداری آن نیز کم است، ولی کارایی کویل‌های آب خنک را ندارد.

خرید کویل کوره القایی

خرید کویل کوره القایی یک پروسه حساس و دقیق است؛ بنابراین در زمان انتخاب این سیستم باید معیارهایی را در نظر بگیرید که دقیقا با کسب و کار شما ارتباط دارد. این معیارها عبارتند از:

• سازگاری مواد
• اندازه و ظرفیت
• بهره‌وری انرژی
• خدمات پس از فروش
• تناسب قیمت با کیفیت

قیمت کویل

از فاکتورهای مهم در تعیین قیمت کویل کوره القایی، کیفیت و اعتبار برند آن است که موجب شده قیمت‌های متفاوتی از این محصول در بازار مشاهده کنید. با این وجود عواملی نظیر نوسانات قیمت ارز، نوع کویل، ابعاد، موقعیت مکانی مرکز فروش، اعتبار این مرکز، گارانتی و خدمات پس از فروش کویل در تعیین قیمت نهایی تاثیر مستقیم دارند.

شرکت آپند ارائه دهنده کویل کوره القایی

این تجهیزات مهم با هدف افزایش بهره‌وری تولید و افزایش کیفیت مکانیزم عمل این کوره‌ها طراحی و تولید می‌شوند. بنابراین برای سرعت بخشیدن به کار و همچنین کاهش هزینه‌های اضافی، باید در انتخاب یک محصول باکیفیت دقت لازم را به خرج دهیم. شرکت آپند یکی از مجموعه‌های معتبر و فعال در زمینه عرضه انواع این کویل ها بوده وداین محصولات را با قیمتی مناسب به مصرف‌کنندگان ارائه می‌دهد.

ما در این مجموعه تمام تلاش خود را به کار بسته‌ایم تا بتوانیم بهترین محصولات را در تنوع بالا و متناسب با نیاز سازمان‌ها، صنایع بزرگ و کوچک و کسب و کار‌های حوزه متالوژی ارائه دهیم. شما از طریق همین صفحه می‌توانید برای خرید کویل کوره القایی با هر ظرفیتی که نیاز دارید، اقدام کنید یا با کارشناسان آپند جهت دریافت مشاوره، ارتباط برقرار نمایید.
